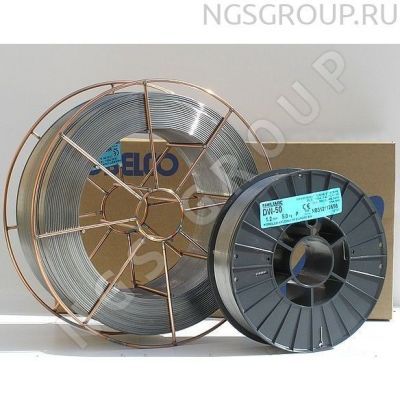

Порошковая проволока KOBELCO FAMILIARC DW-50 1.6 мм в Москве

Артикул: DW50-16-15-vp

Сертификаты НАКС

DW-50 ? Порошковая проволока для дуговой сварки в защитном газе СО2

Подробнее

Много

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Окончательная цена на товары устанавливается после обработки заказа и выставления счета

Описание

Назначение: DW-50 порошковая рутиловая проволока для сварки во всех пространственных положениях в среде углекислого газа или смеси 80% Ar 20% СО2.

DW- 50 обеспечивает наплавленный металл, обладающий отличной ударной вязкостью при температурах до - 20°С и классифицируется по группе 3Y по требованиям судоходных регистров. DW-50 обладает хорошими сварочно технологическими свойствами, в том числе при сварке сверху вниз.

Особенность:

'Порошковые проволки для всех положений
Категория РМРС: 3Y40
Рекомендуемые режимы сварки : в вертикальном положении на подъем и потолочном положении - 260А I

Описание

Классификация no AWS	A5.20 E71T-1C, E71T-1M E71T-9C, E71T-9M
Диаметр	1.2mm, 1.6mm
Ток	DC-EP

Сертификация

RS	ABS	DNV	LR
3Y40MS H5	3YSA H5	III YMS(H5)	3YS H5

Характеристики наплавленного металла по AWS А5.20

Механические свойства наплавленного металла

Диа. (mm)	Защитный газ	Предел текучести (МРа)	Предел Прочности (МРа)	Удлинение (%)	Ударная вязкость (- 28.8°С), Дж
Диа. (mm)	Защитный газ	Предел текучести (МРа)	Предел Прочности (МРа)	Удлинение (%)	-28.8°C/-20°F	-17.8°C/0°F
1.2	С02	497	579	29	42 (40, 42,43)	64 ( 51, 66, 74)
1.2	Аг-С02	567	636	27	68(75,73, 57)	102 ( 98, 95,113)
1.6	С02	490	571	31	39(54, 35, 30)	63 ( 69, 58, 61)
1.6	Аг-С02	541	612	30	73(73,78, 68)	105(112,112, 90)
AWS spec.		>=400	490-655	>=22	>=27J	-

Химические составы наплавленного металла, %

Диа. (mm)	Защитный газ	C	Si	Mn	P	s
1.2mm	C02	0.05	0. 43	1.36	0.010	0. 009
1.2mm	Ar-C02	0. 05	0. 57	1.61	0.010	0. 009
1.6mm	C02	0. 05	0. 40	1.36	0.009	0.011
1.6mm	Ar-C02	0. 05	0. 52	1.56	0. 008	0.010
AWS spec.		<=0.12	<=0. 90	<=1.75	^0.03	<=0.03

Характаристики стыкового сварного соединения 40?

Условия испытания

Положение	Нижнее,Горизонтальное, Вертикальное на подьем
Защитный газ	100% C02 (256/min) 75%Ar-25%C02(25e/min)
Температура предварительного нагрева	Комнатная
Температура между проходами	150°С ? 10°С
Образец для испытания	JIS G3106 SM490A

Характаристики стыкового сварного соединения

Механические свойства стыкового сварного соединения

	Защитный газ	Предел текучести (МРа)	Предел Прочности (МРа)	Удлине ние (%)	Ударная вязкость -28.8 Дж/ст2
	Защитный газ	Предел текучести (МРа)	Предел Прочности (МРа)	Удлине ние (%)	Face	Center	Root
Нижн.	100% С02	515	586	29	?1 со	85	71
Нижн.	75%Аг-25%С02	584	642	28	89	59	82
Гориз.	100% С02	611	666	25	78	76	52
Гориз.	75%Аг-25%С02	637	680	25	103	99	97
Вер. На подъем	100% С02	533	607	27	80	59	44
Вер. На подъем	75%Аг-25%С02	574	637	26	104	101	94
3Y40 - морской регистр		>=400	510-690	>=22	47J?-20°C

Диффузный водород

Содержание диффузного водорода

Защитный газ	Содержание диффузного водорода(т?/100?)
Защитный газ	N=1	N=2	N=3	N=4	В среднем
100% С02	3.5	3.2	3.6	3.6	3.5
75%Аг-25%С02	4.2	4.1	4.9	4.6	4.5
Н5 - морской регистр	-	-	-		<=5.0

По AWS А4.3

Диаметр проволки : 1.2mm, Ток 240А

Рекомендуемые режимы сварки в различных положениях

Рекомендуемые режимы сварки в различных положениях

	Ток А.
Диаметр	1.2mm	1.6mm
Нижнее	120-300	180-450
Верх, на подъем/Потол очное	120-260	180-280
Верх, на спуск	200-300	250-300
Горизонт.	120-300	200-400
Ниж. угловое	120-300	200-400
